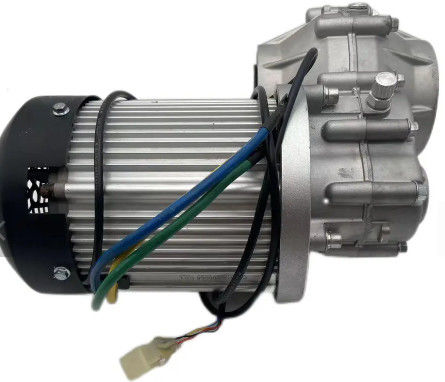

2850 RPM DC Borstelloze Motor Permanente Magneet Voor Driewieler

Prestatie specificaties

Tekeningen

STATOR

De stator voor een borstelloze gelijkstroommotor is een gelamineerde stalen kern met spoelen van magneetdraad ingebed en verbonden in één, twee of meer fasen, zodat door opeenvolgend exciteren van deze fasewikkelingen een roterend elektromagnetisch veld kan worden gegenereerd.Aangezien zowel ijzer- als koperverliezen bij de borstelloze gelijkstroommotor plaatsvinden in de stator, wordt de gegenereerde warmte gemakkelijk overgedragen aan de omgeving.Een motor met een binnenrotor is in dit opzicht beter vanwege het grotere statoroppervlak in contact met de montagevlakken.

ROTOREN

Bij alle borstelloze DC-motoren met continue rotatie bevindt het permanente magnetische veld zich op de rotor.De wikkelingen die het roterende elektromagnetische veld voeden, bevinden zich in de stator.De rotor kan binnen de stator zijn ontworpen, zoals bij een conventionele motor, of buiten de stator.Het ontwerp van de binnenrotor wordt over het algemeen gebruikt in toepassingen met incrementele beweging waar lage traagheid en snelle respons vereist zijn.De buitenste rotorconfiguratie zorgt voor een stijvere structuur voor de permanente magneten en heeft een hogere traagheid.Het wordt gebruikt in hogesnelheidstoepassingen waarbij een stijve structuur vereist is om de middelpuntvliedende krachten die op de permanente magneten werken tegen te gaan, in snelheidslustoepassingen waarbij de extra rotortraagheid gewenst is voor snelheidsstabilisatie, of wanneer de extra traagheid onbeduidend is in verhouding tot de totale traagheid zoals bij een geheugenschijf.
