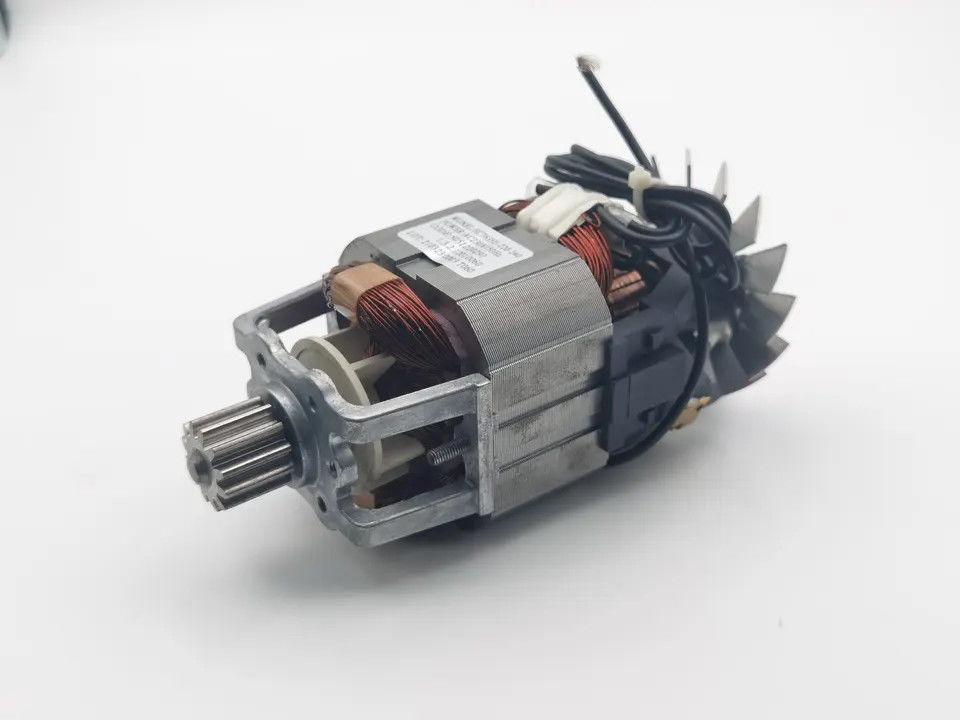

Eenfasige AC elektrische motoren 26000 RPM 350 W Blendermotor vervangen

Buitenafmetingen

Een universele motor is een speciaal type motor dat is ontworpen om op gelijkstroom of enkelfasige wisselstroom te werken.Deze motoren zijn over het algemeen in serie gewikkeld (anker- en veldwikkeling zijn in serie), en daarom worden universele motoren over het algemeen ingebouwd in het apparaat dat ze moeten aandrijven.De meeste universele motoren zijn ontworpen om te werken bij hogere snelheden, meer dan 3500 tpm.Ze werken met een lagere snelheid op AC-voeding dan op DC-voeding met dezelfde spanning, vanwege de reactantiespanningsval die aanwezig is in AC en niet in DC.

Er zijn twee basistypen universele motoren:

(i) gecompenseerd type en (ii) niet-gecompenseerd type.

Constructie van universele motor

De constructie van een universele motor lijkt sterk op de constructie van een DC-machine.Het bestaat uit een stator waarop veldpalen zijn gemonteerd.Op de veldpolen zijn veldspoelen gewikkeld.

Het hele magnetische pad (statorveldcircuit en ook anker) is echter gelamineerd.Lamineren is nodig om de wervelstromen te minimaliseren die worden veroorzaakt tijdens het werken op wisselstroom.

Het roterende anker is van het gewikkelde type met rechte of schuine sleuven en een commutator waarop borstels rusten.De commutatie op AC is slechter dan die op DC.vanwege de geïnduceerde stroom in de ankerspoelen.Om die reden hebben de gebruikte borstels een hoge weerstand.Universele motor - constructie, werking en kenmerken.

Een universele motor werkt op gelijkstroom of enkelfasige wisselstroom.Wanneer de universele motor wordt gevoed met een DC-voeding, werkt deze als een DC-seriemotor.(zie hier de werking van een motor uit de DC-serie).Wanneer er stroom in de veldwikkeling stroomt, produceert deze een elektromagnetisch veld.Dezelfde stroom vloeit ook uit de ankergeleiders.Wanneer een stroomvoerende geleider in een elektromagnetisch veld wordt geplaatst, ondervindt deze een mechanische kracht.Door deze mechanische kracht of koppel begint de rotor te draaien.De richting van deze kracht wordt gegeven door de linkerhandregel van Fleming.

Wanneer gevoed met AC-voeding, produceert het nog steeds unidirectionele koppel.Omdat ankerwikkeling en veldwikkeling in serie zijn geschakeld, bevinden ze zich in dezelfde fase.Vandaar dat, als de polariteit van AC periodiek verandert, de richting van de stroom in het anker en de veldwikkeling tegelijkertijd omkeert. Aldus keert de richting van het magnetische veld en de richting van de ankerstroom zodanig om dat de richting van de kracht ervaren door ankergeleiders hetzelfde blijft .Dus, ongeacht AC- of DC-voeding, werkt de universele motor volgens hetzelfde principe als de motor uit de DC-serie.
