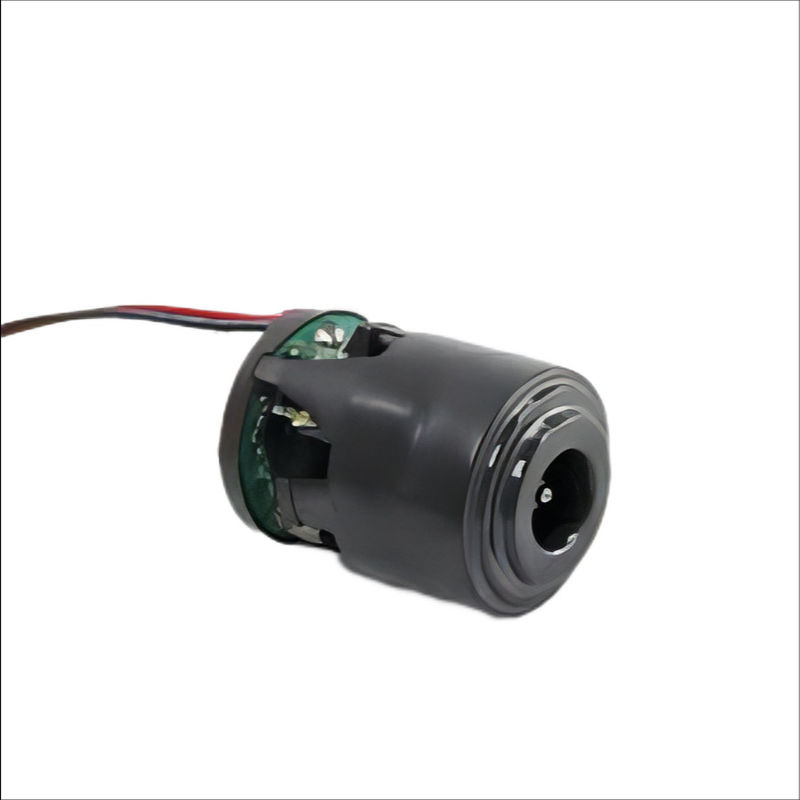

KG-4560DC12 Borstelloze stofzuiger motor 12V 120000RPM 103W Aanpasbaar

Stofzuiger motor 12V 120000RPM 103W borstelloze motor KG-4560DC12

Levertyd:

Productbeschrijving


Belangrijke gegevens

Verplaatsing: borstelloos

Toepassing: stofzuiger

Nominale spanning:12V

Nominale snelheid:120000 RPM

Nominaal vermogen:103W

Vacuümgraad:12 Kpa Max.

Torque: Aanpasbaar

Diameter: 45 mm

Sleutelwoord: BLDC motor

Efficiëntie: 75%

Modelnummer: KG-4560DC12

Garantie: 3 jaar

Oorsprong: Guangdong, China

Tekening

Proefproef

Toepassing

De borstelloze gelijkstroommotor is geconfigureerd als een gelijkstroommotor die van binnen naar buiten wordt gedraaid met de permanente magneten op de rotor en de wikkels op de stator.Door de afwezigheid van borstels worden de nadelen zoals vonken uitgeschakeld.De motoren hebben een zeer hoog geluidsniveau, efficiëntie en een zeer hoge snelheid in vergelijking met universele motoren.Deze motoren staan ook bekend als elektronisch gecommuteerde motoren (ECM's of EC-motoren) en zijn synchrone motoren die worden aangedreven door een gelijkstroombron via een geïntegreerde omvormer, die een wisselstroomsignaal produceert om de motor aan te drijven.

De commutatie wordt elektronisch bestuurd.De commutatiesequentie en de commutatietijd worden verstrekt door positie sensor feedback of door sensorloze methoden zoals terug elektromotorische kracht (EMF) sensingDe BLDC-motor is de ideale keuze voor toepassingen die een hoge betrouwbaarheid, hoge efficiëntie en een hoge vermogen/volume verhouding vereisen.Een borstelloze gelijkstroommotor is zeer betrouwbaar omdat er geen borstels zijn die slijten en vervangen moeten wordenBij gebruik onder nominale omstandigheden bedraagt de levensduur van een borstelloze gelijkstroommotor meer dan 10 000 uur.

Bouw van BLDC-motoren

De borstelloze gelijkstroommotor kan in verschillende fysieke configuraties worden gebouwd.de permanente magneten maken deel uit van de radial centrale kernIn de outrunner (of externe rotor) -configuratie wordt de radiale relatie tussen de spoelen en de magneten omgekeerd.

De stator spoelen in de outrunner configuratie vormen de centrale kern van de motor, terwijl de permanente magneten draaien in een overhangende rotor die de kern omringt.de inrunner configuratie is geselecteerdDe rotor is in het midden met de permanente magneten en de stator bevat de wikkels.

Werk van de BLDC-motor

De startstroom die in het circuit door de statorwikkelingen wordt geplaatst, creëert een magnetomotieve kracht (mmf) die loodrecht is op de door de permanente magneet opgezette hoofdmmf.Volgens Fleming's linkse regelAls de armatureleiders zich in de stator bevinden, ontwikkelt een reactieve kracht een koppel in de rotor.Wanneer dit koppel groter is dan het belastingkoppel en het wrijvingskoppel, begint de motor te draaien.

Het proces van het verwijderen van stroom uit een circuit en het doorgeven aan een ander circuit staat bekend als commutatie.

In elk geval zijn er twee fasen die bijdragen aan een positief koppel en één fase die bijdraagt aan een nul koppel.Als het koppel van elk commutatieinterval wordt gecombineerd, is het totale koppel een bijdrage van twee koppelingen van twee fasen die perfect vlak zijn.
