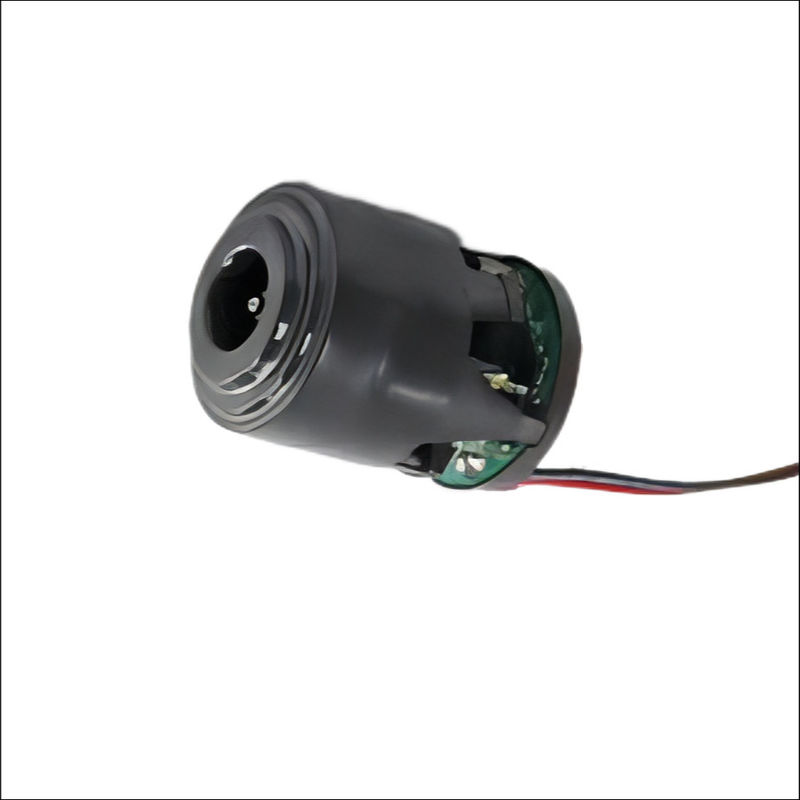

12V DC stofzuigermotor 120000RPM 103W GO-GOLD KG-4560DC12

Stofzuigermotor 120000RPM103W 12V gelijkstroommotor GO-GOLD

Levertyd:

Productbeschrijving


Belangrijke gegevens

Nominale spanning:12V

Nominale snelheid:120000 RPM

Nominaal vermogen:103W

Torque: Aanpasbaar

Efficiëntie: 75%

Modelnummer: KG-4560DC12

Diameter: 45 mm

Verplaatsing: borstelloos

Toepassing: stofzuiger

Vacuümgraad:12 Kpa Max.


Sleutelwoord: BLDC motor

Garantie: 3 jaar

Oorsprong: Guangdong, China

Tekening

Proefproef

Toepassing

De borstelloze gelijkstroommotor is een permanente magneetmotor met een trapezoïdale back-EMF, in tegenstelling tot de sinusoïdale back-EMF die wordt aangetroffen in een permanente magneet synchrone motor.De trapeziumgolfvormen van een driefase BLDCIn elke schakelingsstap is één fase-opwikkeling verbonden met een positieve voedingsspanning, één fase-opwikkeling met een negatieve voedingsspanning en één fase is drijvend.De nulovergangen van terugfase-EMF's worden aangegeven door ZCDe nul kruising vindt plaats in het midden van twee commutaties.

Bij een constante snelheid, of een langzaam veranderende snelheid, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlDe zwevende fase, waarbij de nulovergang moet worden gedetecteerd, verandert bij elke commutatiestap.

De sensorloze commutatiemethode heeft uitdagingen tijdens opstarten of bij zeer lage snelheden.Een veel voorkomende methode is om te gebruiken prikkelen de winding met een willekeurige start-up commutatieEen tabel van inter-commutatievertragingen voor de eerste paar commutaties wordt opgeslagen in flash.De besturing wordt vervolgens overgedragen aan de sensorloze commutatie controller.

Werk van de BLDC-motor

De startstroom die in het circuit door de statorwikkelingen wordt geplaatst, creëert een magnetomotieve kracht (mmf) die loodrecht is op de door de permanente magneet opgezette hoofdmmf.Volgens Fleming's linkse regelAls de armatureleiders zich in de stator bevinden, ontwikkelt een reactieve kracht een koppel in de rotor.Wanneer dit koppel groter is dan het belastingkoppel en het wrijvingskoppel, begint de motor te draaien.

Het proces van het verwijderen van stroom uit een circuit en het doorgeven aan een ander circuit staat bekend als commutatie.

In elk geval zijn er twee fasen die bijdragen aan een positief koppel en één fase die bijdraagt aan een nul koppel.Als het koppel van elk commutatieinterval wordt gecombineerd, is het totale koppel een bijdrage van twee koppelingen van twee fasen die perfect vlak zijn.
