Elektrische gereedschapsmotor 600W 2A 60dB 240V 20000RPM Voor schroevendraaier

Elektrische gereedschapsmotor 2A 240V 600W 60dB 20000RPM Voor schroevendraaier

Levertyd

Specificatie van de prestaties

Belangrijke details

Garantie: 3 jaar

Oorsprong: Guangdong, China

Merknaam: Go-Gold

Modelnummer: KG-6042DC240

Gebruik: Schroefdraaier

Type: gelijkstroommotor

Snelheid zonder belasting: 20000 tpm

Continu stroom: 2A

Naam van het product: schroefschroefmotor DC-motor

Certificering: ISO

Nominale spanning: 240V

Sleutelwoorden:

Geluid: laag

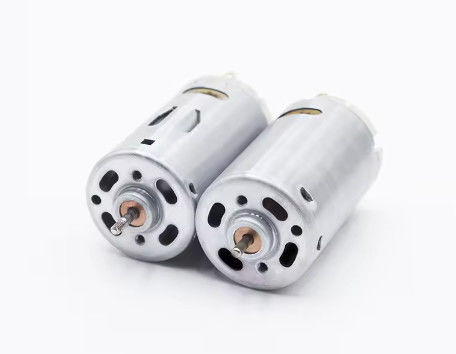

Motorfoto

Motorische toepassing

De structuur van de gelijkstroommotor

De structuur van een gelijkstroommotor moet bestaan uit twee delen: de stator en de rotor.De belangrijkste functie van de stator is het genereren van een magnetisch veldHet bestaat uit een basis, een hoofdmagnetische pool, een pendelpool, een einddeksel, een lager en een borstel.De belangrijkste functie is het genereren van elektromagnetisch koppel en geïnduceerde elektromotorische krachtHet is het knooppunt voor de energieomzetting van de gelijkstroommotor, dus het wordt meestal ook wel de armature genoemd.Bestaat uit een deflector en een ventilator.

• Stator

(1) Hoofdmagnetische pool
De functie van de hoofdmagnetische pool is het genereren van het luchtgap magnetisch veld.De ijzeren kern is over het algemeen gemaakt van 0.5mm ~ 1.5mm dikke silicium staalplaten, gestapeld en genoveerd. Het is verdeeld in twee delen: de paal lichaam en de paal schoen. Het bovenste deel met de opwinding wordt de paal lichaam genoemd,en het onderste deel verruimd wordt de paal genoemdDe polsschoen is breder dan het polskorps, waardoor niet alleen de verdeling van het magnetisch veld in de luchtkloof kan worden aangepast, maar ook de bevestiging van de opwinding kan worden vergemakkelijkt.De excitatie winding is gemaakt van geïsoleerde koperdraad en wordt geplaatst op de belangrijkste magnetische pool kernDe hele magnetische pool is met schroeven aan de basis bevestigd.

(2) Verwisselingsstaaf
De functie van de commutatiepool is om de commutatie te verbeteren en de commutatievonken te verminderen die kunnen worden gegenereerd tussen de borstels en de commutator wanneer de motor draait.Het is over het algemeen geïnstalleerd tussen twee aangrenzende hoofdmagnetische polen en bestaat uit de commutatiepool kern en de commutatiepoolDe commutatiepool wordt gemaakt van geïsoleerde draden en wordt op de commutatiepoolkern geplaatst.

(3) Machinaal basis
De buitenkant van de motorstator wordt het frame genoemd.
Ten eerste wordt het gebruikt om de hoofdmagnetische pool, de commutatiepool en de einddekking te bevestigen en speelt het een ondersteunende en bevestigende rol in de gehele motor;
Ten tweede is de basis zelf ook onderdeel van het magnetische circuit, dat het magnetische pad tussen de magnetische polen vormt.Om ervoor te zorgen dat de machinebasis voldoende mechanische sterkte en een goede magnetische geleidbaarheid heeft, wordt het meestal gemaakt van gietstukken van staal of gelast met staalplaten.

(4) Borstelapparaat
Het borstelapparaat wordt gebruikt om gelijkstroomspanning en gelijkstroom in te voeren of te verwijderen. Het borstelapparaat bestaat uit een borstel, een borstelhouder, een borstelstaaf en een borstelstaafhouder.De borstel wordt in de borstelhouder geplaatst en met een veer gedrukt om een goed schuifcontact tussen de borstel en de commutator te garanderen. De borstelhouder is bevestigd op de borstelstaf en de borstelstaf is op de ringvormige borstelstaf geplaatst.De borstelstaaf zit op het einddek of het binnenkantdek van het lagerDe omtrekpositie kan na aanpassing worden aangepast en bevestigd.

• Rotor

(1) Beveiligingskern
De armaturekern is het belangrijkste onderdeel van het hoofdmagnetisch circuit en wordt gebruikt om de armaturewinding in te bedden.5 mm dikke siliciumstaalplaten, geperst en gelaagd om het verlies van wervelstroom en het verlies van hysteresis in de kern van de armature te verminderen wanneer de motor draait. De gestapelde ijzeren kern is bevestigd aan de roterende as of rotorbeugel. De buitenste cirkel van de ijzeren kern heeft een armaturespleet en de armaturespeling is in de slot ingebed.

(2) Bevestigingswinding
De functie van de armaturewinding is het genereren van elektromagnetisch koppel en geïnduceerde elektromotorische kracht.Het bestaat uit vele spoelen (hierna "componenten" genoemd) die volgens bepaalde regels met elkaar verbonden zijn.De spoelen worden gewikkeld met hoogwaardige geëmailleerde draad of met glasvezel beklede platte koperdraad.De spoel zijden van verschillende spoelen zijn verdeeld in bovenste en onderste lagen en zijn ingebed in de armature slotOm te voorkomen dat de centrifuge kracht de rand van de spoel uit de opening gooit, moeten de kern en de bovenste en onderste kanten van de spoel goed geïsoleerd zijn.de slot mond is bevestigd met een slot wigHet uiteindelijke deel van de spoel dat uit de opening gaat, is gebonden met thermohoudende glazen tape zonder vlecht.

(3) Commutator
In een gelijkstroommotor is de commutator uitgerust met een borstel die het externe gelijkstroomvermogen in wisselstroom kan omzetten in de armaturespel,waarbij de richting van het elektromagnetisch koppel constant wordtIn een gelijkstroomgenerator is de schakelaar voorzien van een borstel.De borstel kan de wisselende elektromotorische kracht die in de armaturespel wordt geïnduceerd omzetten in de gelijkstroom elektromotorische kracht die wordt getrokken van de positieve en negatieve borstelsDe commutator is een cilinder die bestaat uit vele commutatorsegmenten, en de commutatorsegmenten zijn geïsoleerd met micaplaten.

(4) Schacht
De roterende as speelt een ondersteunende rol bij de rotatie van de rotor en vereist een zekere mate van mechanische sterkte en stijfheid.
